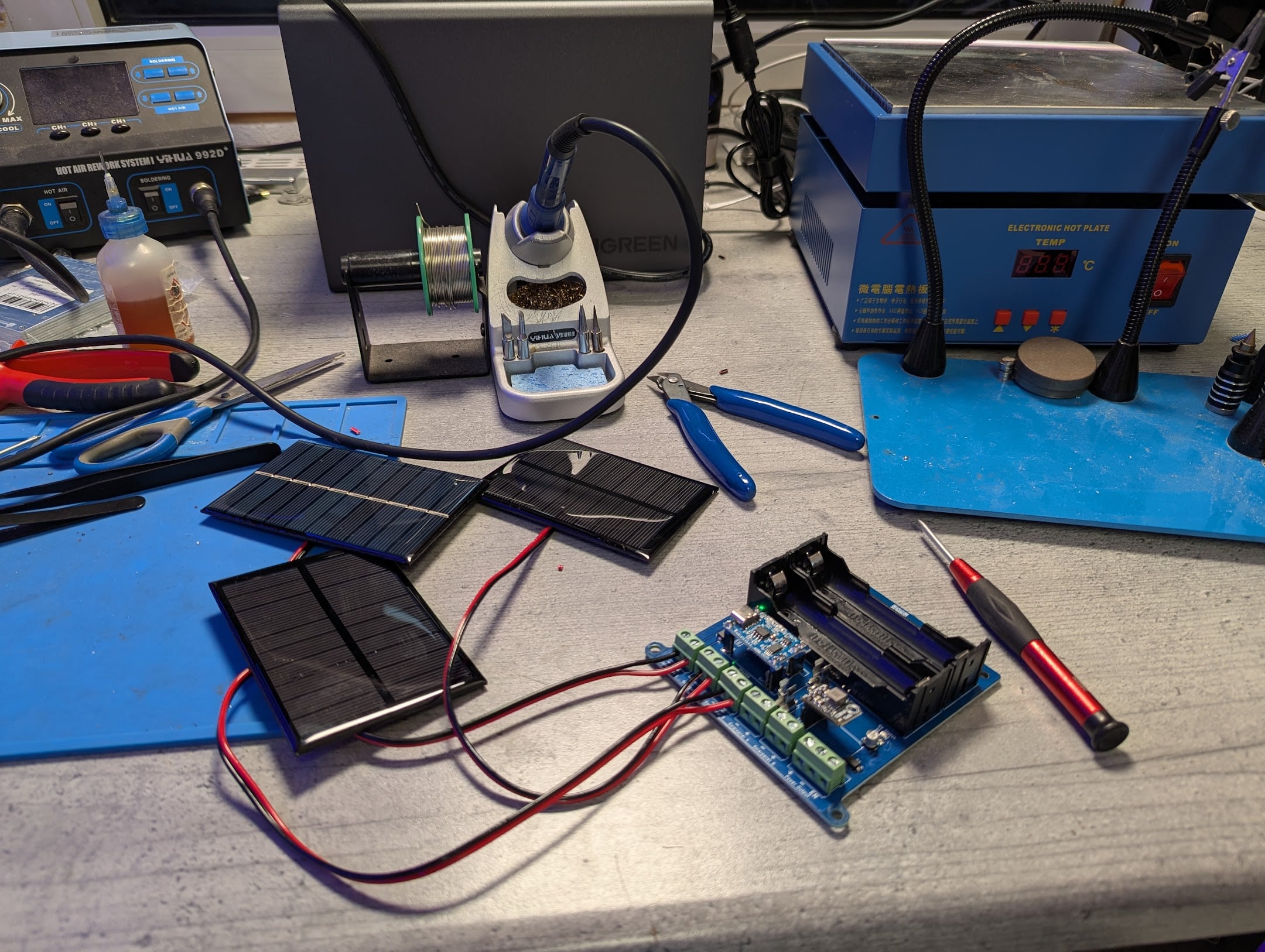

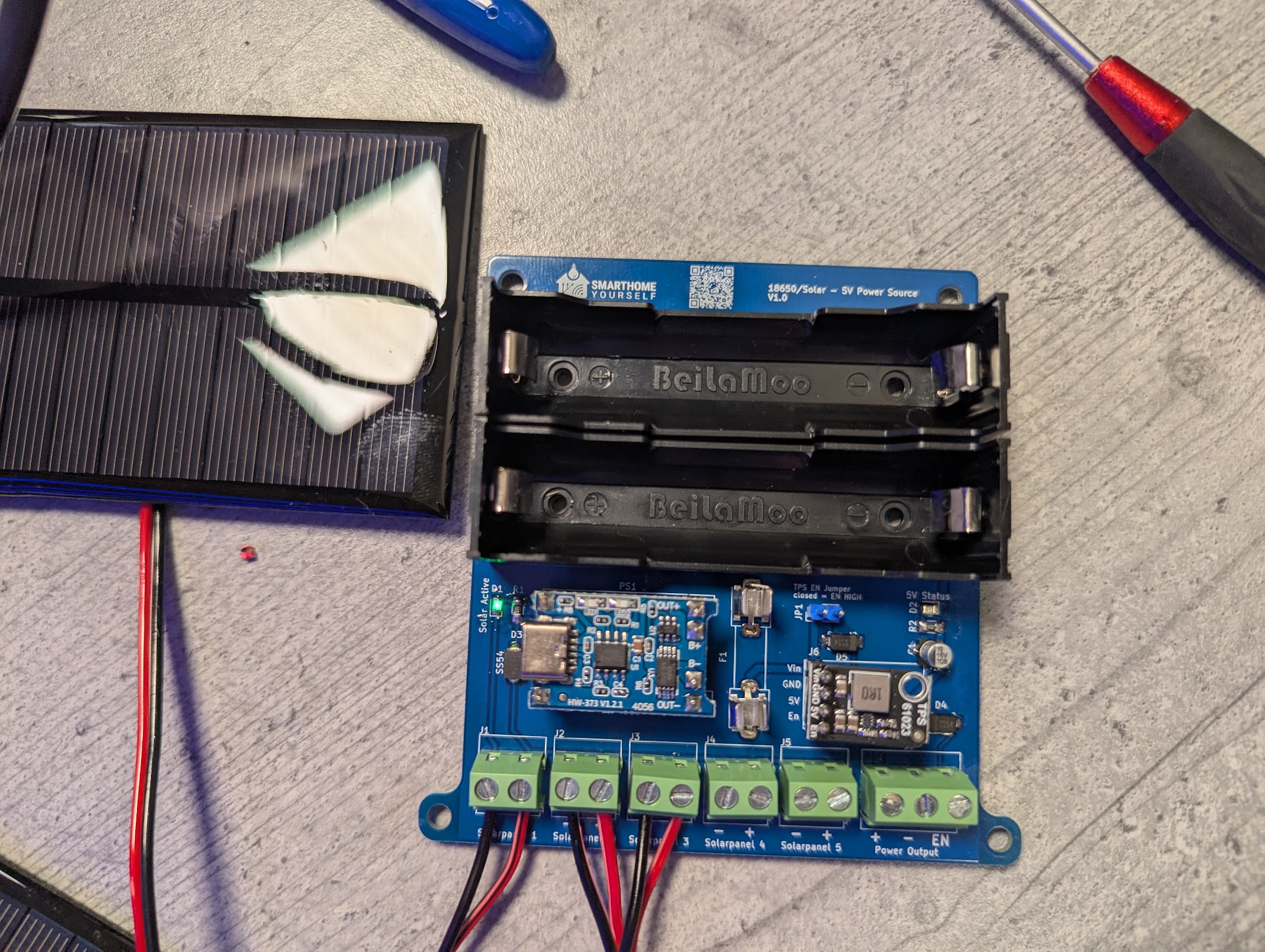

Mit dieser selbst entwickelten Platine kannst du aus bis zu fünf kleinen Solarpanels einen 5 V Ausgang erzeugen – ideal für ESPs, Sensoren oder kleine Aktoren.

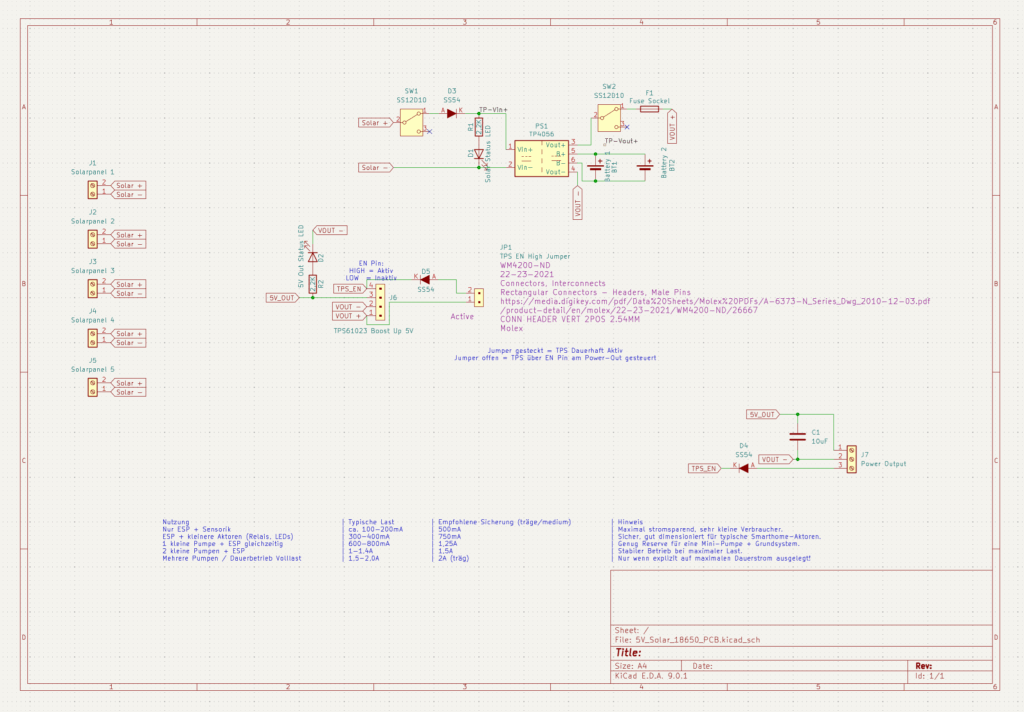

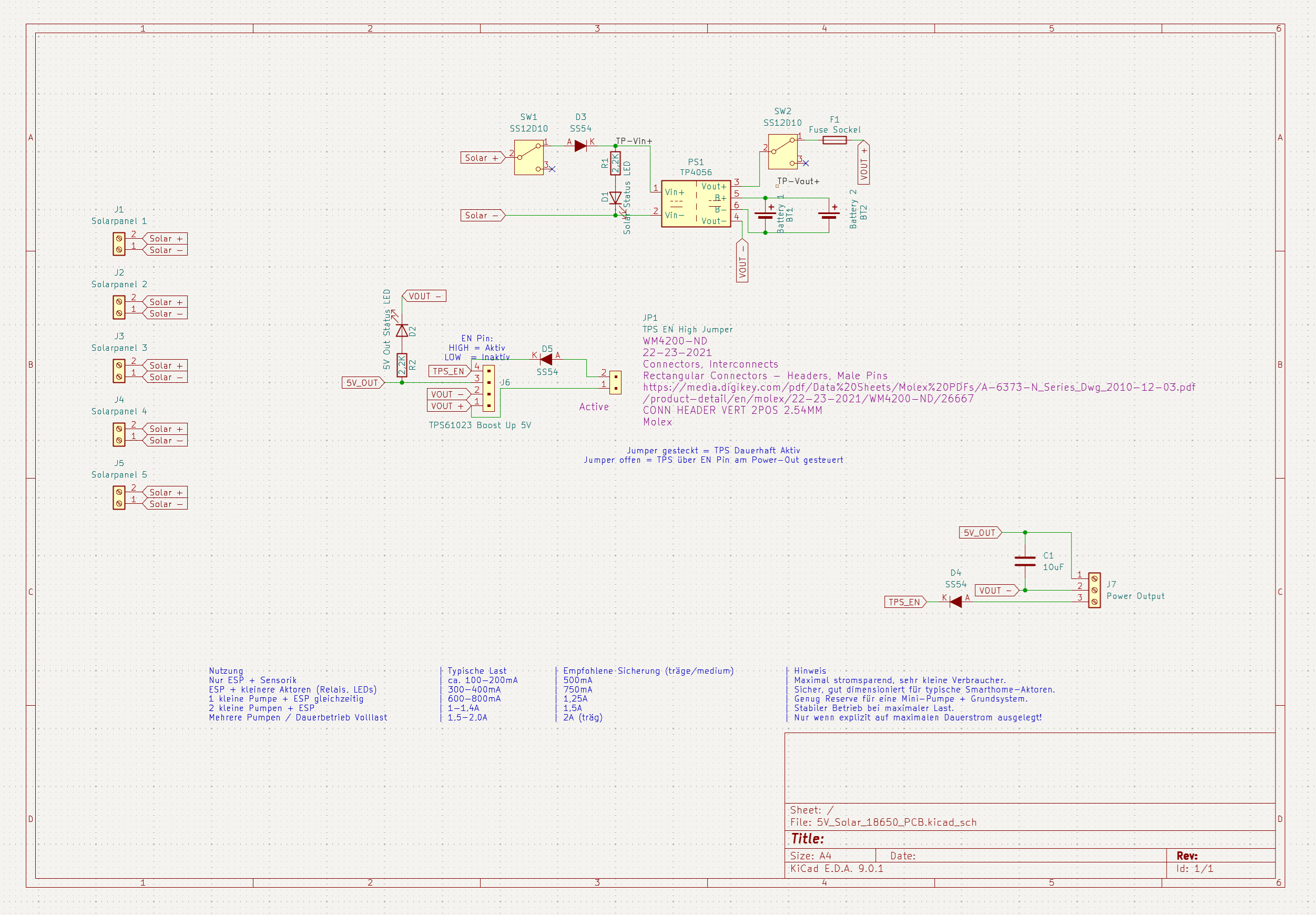

Das Herzstück ist ein 18650-Akku, der per TP4056 geladen wird und über einen TPS61023 Boost-Wandler stabile 5 V liefert – natürlich mit Tiefentladeschutz!

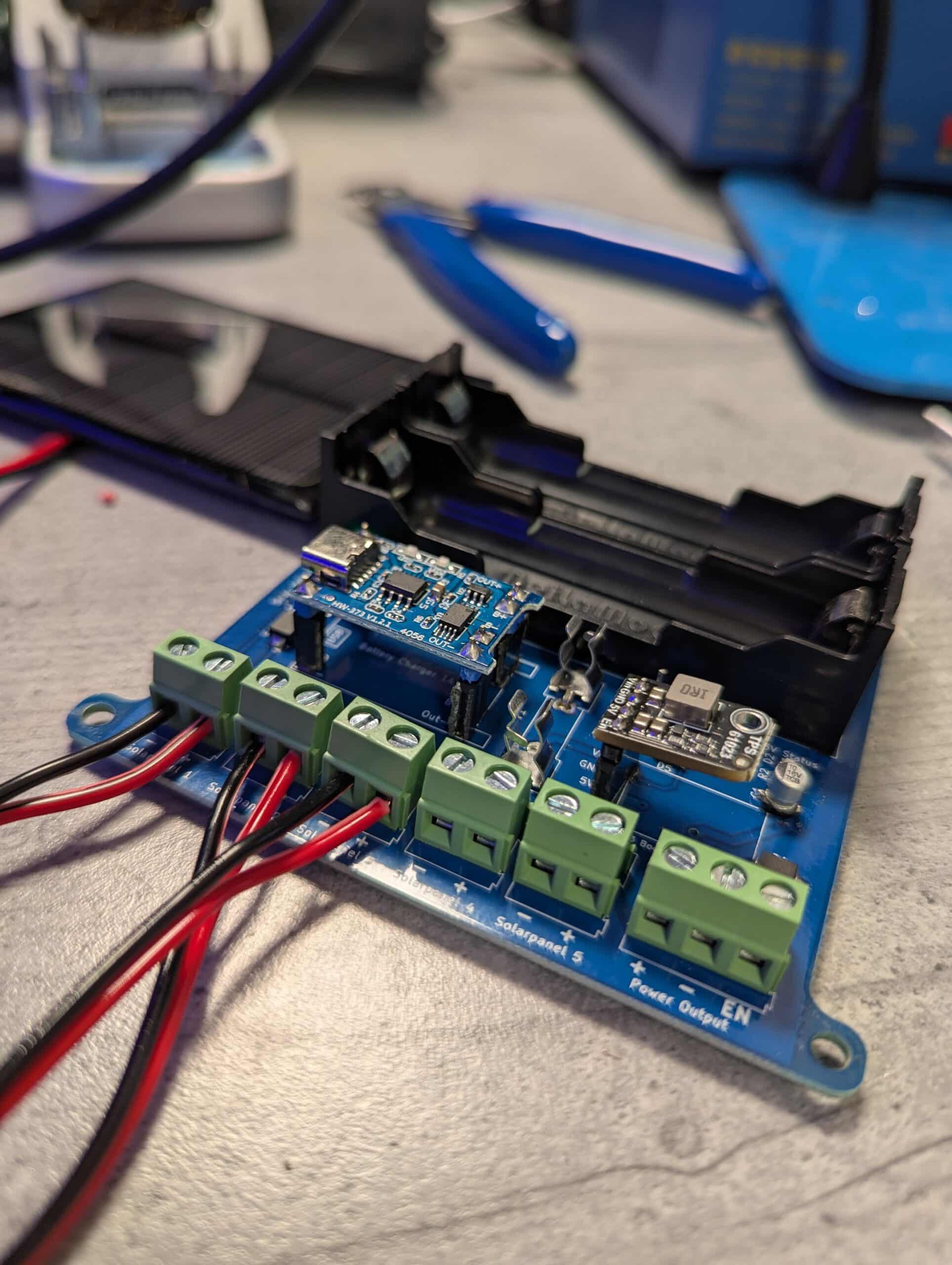

- ✅ 5x Eingang für Solarpanels (seriell parallel schaltbar)
- ✅ 1x oder 2x 18650 Akkus (parallel geschaltet)
- ✅ TP4056 Lader mit integriertem Schutz (DW01 + FS8205A)
- ✅ Tiefentladeschutz
- ✅ Boost-Konverter TPS61023 mit 5 V Ausgang
- ✅ Status-LEDs: Solar aktiv (grün), 5V aktiv (rot)
- ✅ 2x Schiebeschalter (Solartrennung, Lasttrennung)
- ✅ Sicherung schützt den Verbraucher
Typische Lastbereiche
Nur ESP + Sensorik: 100–200 mA
ESP + LEDs / kleine Aktoren: 300–400 mA
1 kleine Pumpe + ESP: 600–800 mA
Mehrere Pumpen / Volllast: 1.5–2 A (nur kurzzeitig empfohlen)
⚠️ Dieses Projekt ist für kleine, stromsparende Verbraucher gedacht. Dauerhafte Lasten >1A sind nicht vorgesehen.

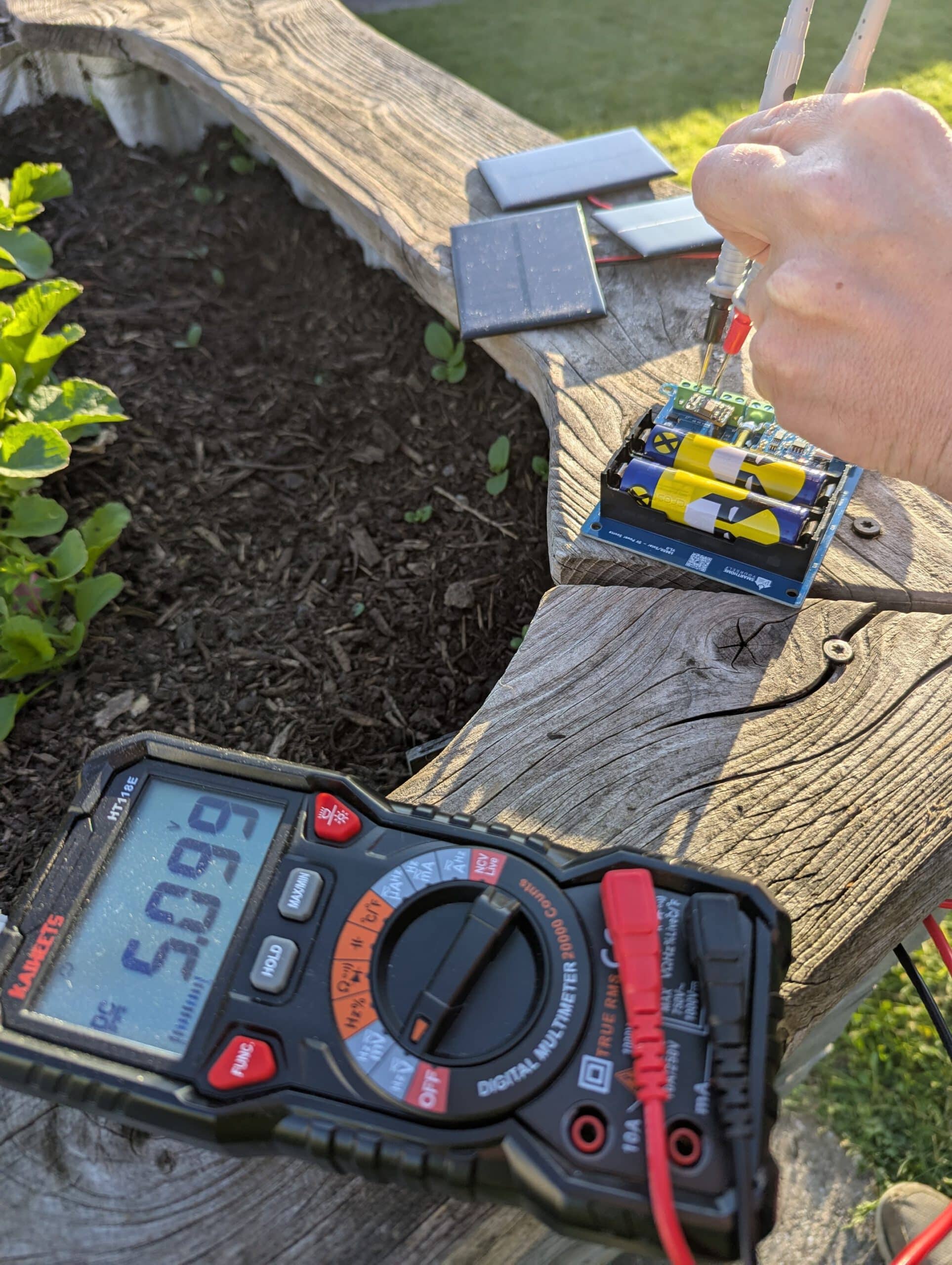

Die Boost-Wandler liefert konstant 5 V, solange der Akku über dem Schutzlevel liegt (ca. 2.5–2.7 V).
Dank integriertem Tiefentladeschutz und geregelter Ladung über Solar ist ein sicherer Betrieb jederzeit gewährleistet – egal ob bei Sonne, Bewölkung oder nachts.
Falls bei langanhaltendem Schlechtwetter die Akkus vollständig entladen werden, wird der 5 V-Ausgang automatisch abgeschaltet, um die Zellen zu schützen.
ℹ️ Hinweis: Ladestrom anpassbar
Der TP4056 lädt standardmäßig mit ca. 1 A, was für die meisten 18650-Zellen ideal ist. Wer auf Nummer sicher gehen oder eine kleinere Stromquelle nutzen will, kann den Widerstand am PROG-Pin austauschen und so den maximalen Ladestrom festlegen:
| RPROG | Ladestrom ca. |
|---|---|
| 10 kΩ | 130 mA |
| 5 kΩ | 250 mA |
| 2 kΩ | 580 mA |
| 1.2 kΩ | 1 A (Standard) |
| 1 kΩ | 1.2 A (Obergrenze!) |
💡 Je kleiner der Widerstand, desto höher der Ladestrom. Bei zu hoher Stromstärke droht Überhitzung oder Beschädigung – also im Zweifel lieber etwas konservativer wählen.
