Hallo meine lieben Freunde des gepflegten Kabelsalats,
nachdem nun häufiger das Thema aufkam, wie man eine Standard Klingel smart machen und in Home Assistant integrieren kann, habe ich mich nun einmal näher mit dem Thema befasst. Herausgekommen ist eine Platine für einen D1 mini die nahezu jede Klingel in eine smarte Klingel verwandelt.

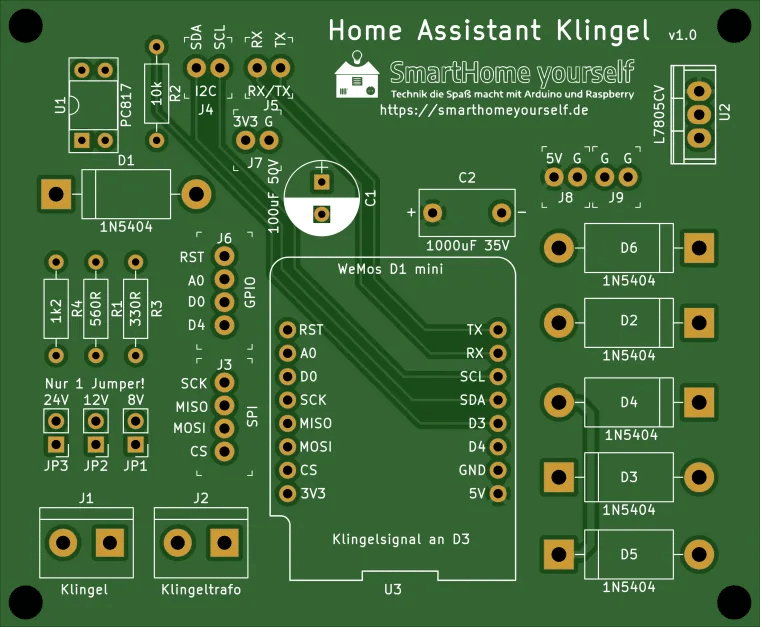

Die Platine
Die Platinen könnt Ihr wie immer bei PCBWay.com im Shared Projects Bereich bestellen:
https://www.pcbway.com/project/shareproject/Integrate_every_doorbell_in_Home_Assistant.html
Benötigte Bauteile
Scheinbar passen die Widerstandswerte nicht so richtig. Mir wurden hier die folgenden Werte empfohlen:
R1: 820 Ohm
R3: 560 Ohm
R4: 1,8 KOhm[20:09]
Der technische Aufbau der Schaltung
Wichtig war mir bei dem Projekt, dass die Platine nicht auf ein zusätzliches Netzteil angewiesen ist, da der Klingeltrafo ja bereits ausreichend Strom liefert. Leider handelt es sich hierbei allerdings um Wechselstrom. Also musste ein Gleichrichter auf die Platine.
Zum abgreifen des Klingelsignals habe ich einen Optokoppler verwendet um den Stromkreis der Klingel von dem des D1 mini zu trennen. So sind wir in der Lage mit der Platine auf das geschaltete 8V-Signal der Klingel am D1 mini zu reagieren.
Der Schaltplan des ganzen sieht dann wie folgt aus:
Die Software (mit ESPHome)
Nachdem der Aufbau der Hardware abgeschlossen war, mussten nur noch wenige Zeilen in ESPHome geschrieben werden, um den D1 mini mit der nötigen Logik zu versorgen.
Hier benötigen wir eigentlich nur einen Binär-Sensor für das Signal des Klingel-Tasters. Optional kann man natürlich auch noch einen Gpio-Switch integrieren, wenn man bei Druck des Klingeltasters z.B. noch einen Beeper, eine Sirene oder sonst was von der Platine schalten lassen möchte.
Das Programm ist daher diesmal sehr übersichtlich. Ihr könnt es euch wie immer kostenlos unter folgendem Link herunterladen:
https://smarthomeyourself.de/hc_downloads/klingel_esphome.txt
Montieren der Klingel
Jetzt muss man die Platine nur noch an der vorhandenen Klingel anschließen.
Dazu wird einfach der Ausgang des Klingeltrafos mit dem vorgesehenen Eingang an der Platine verbunden. Anschließend muss noch der Klingel-Anschluss der Platine parallel zur Klingel angeschlossen werden um dieses Signal ebenfalls auswerten zu können.
Und fertig ist die smarte Klingel.
So (oder vielleicht auch etwas ordentlicher) könnte die Klingel dann bei euch aussehen.
Video zum Thema „Standard Klingel smart machen“
Sollten trotz des Tutorials noch Fragen zum Thema Standard Klingel smart machen aufkommen, schaut einfach auf unserem Discord vorbei. Dort kann euch sicher bei eurem Problem geholfen werden!
https://smarthomeyourself.de/discord
Ansonsten findet Ihr auch weitere Informationen, Tipps und Tricks zum Thema Home Assistant in unserem Home Assistant Bereich:
Ich wünsche euch viel Spaß beim nachbasteln und sag einfach bis zum nächsten Video.
Tschau
Euer Daniel
