Hallo liebe Freunde des gepflegten Kabelsalats,
bei mir war mal wieder Bastelzeit. Dieses mal habe ich eine passive Pegelanzeige, ein sogenanntes VU-Meter für Lautsprecher gebaut. Die Platinen habe ich wie immer von PCBWay.com erhalten. Bei 5$ für bis zu 10 Platinen übrigens sehr zu empfehlen 😉

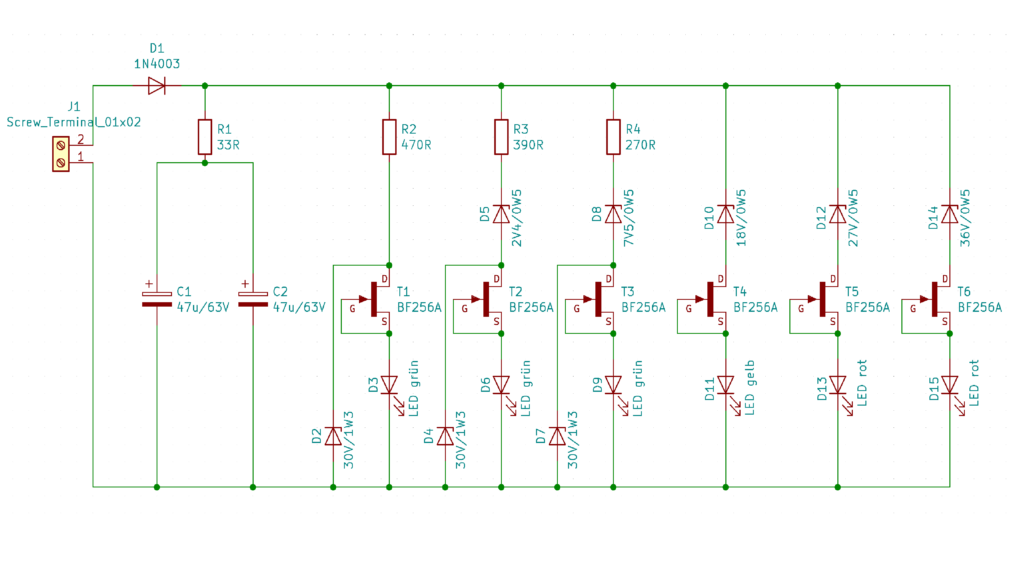

Schaltplan

Der Schaltplan des Projekts ist recht übersichtlich. Die Zener-Dioden sorgen hier dafür, dass die LEDs immer erst ab einer bestimmten Spannung einschalten.

Schaltplan des VU-Meter (Pegelanzeige)
Schaltplan des VU-Meter


Video „Passive Pegelanzeige“

Und wie immer gibt es natürlich auch ein Video zum Projekt.

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

https://www.youtube.com/watch?v=h1WMXiBfI3E


Ich wünsche euch viel Spaß beim nachbauen und sag einfach bis zum nächsten Video.
Tschau

Euer Daniel
